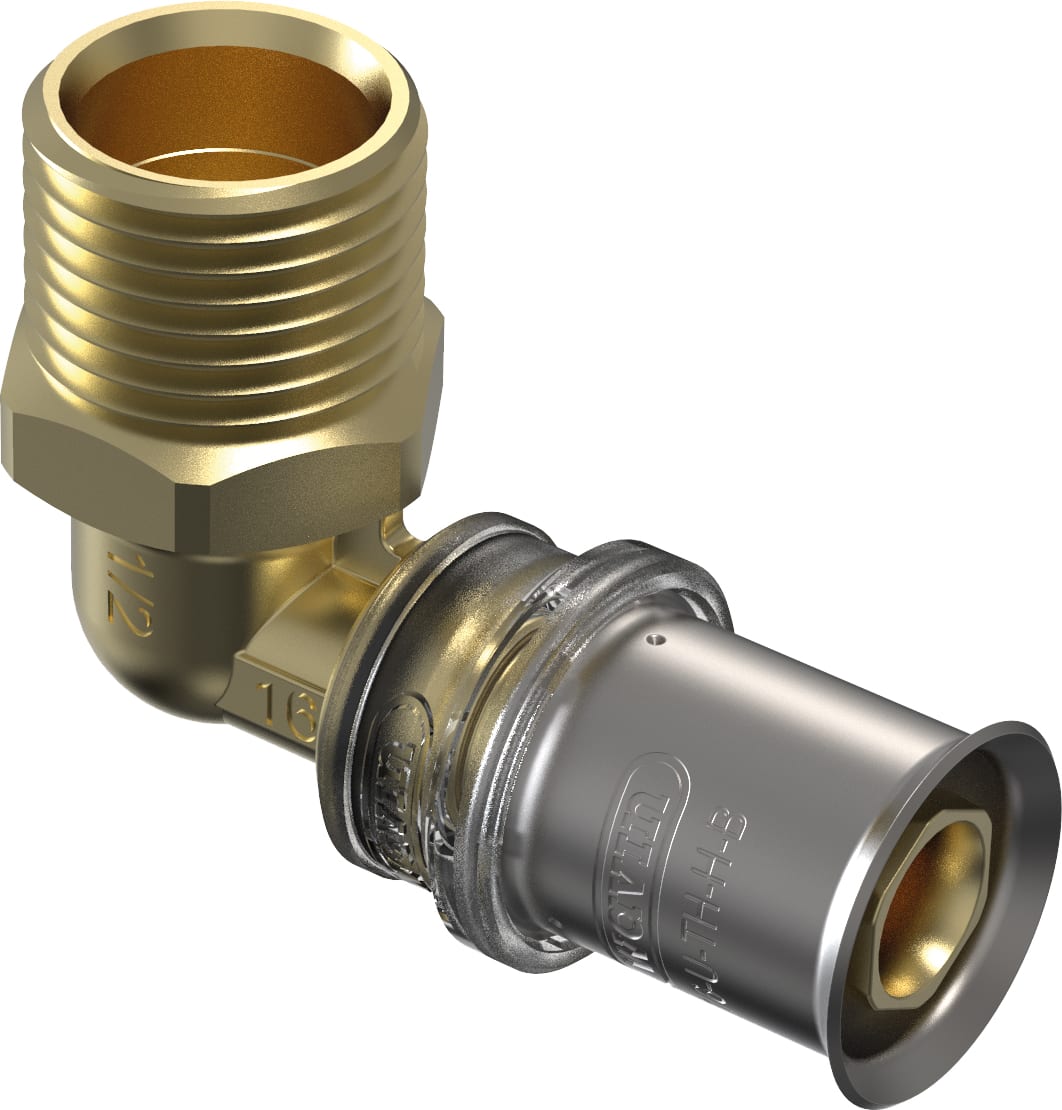

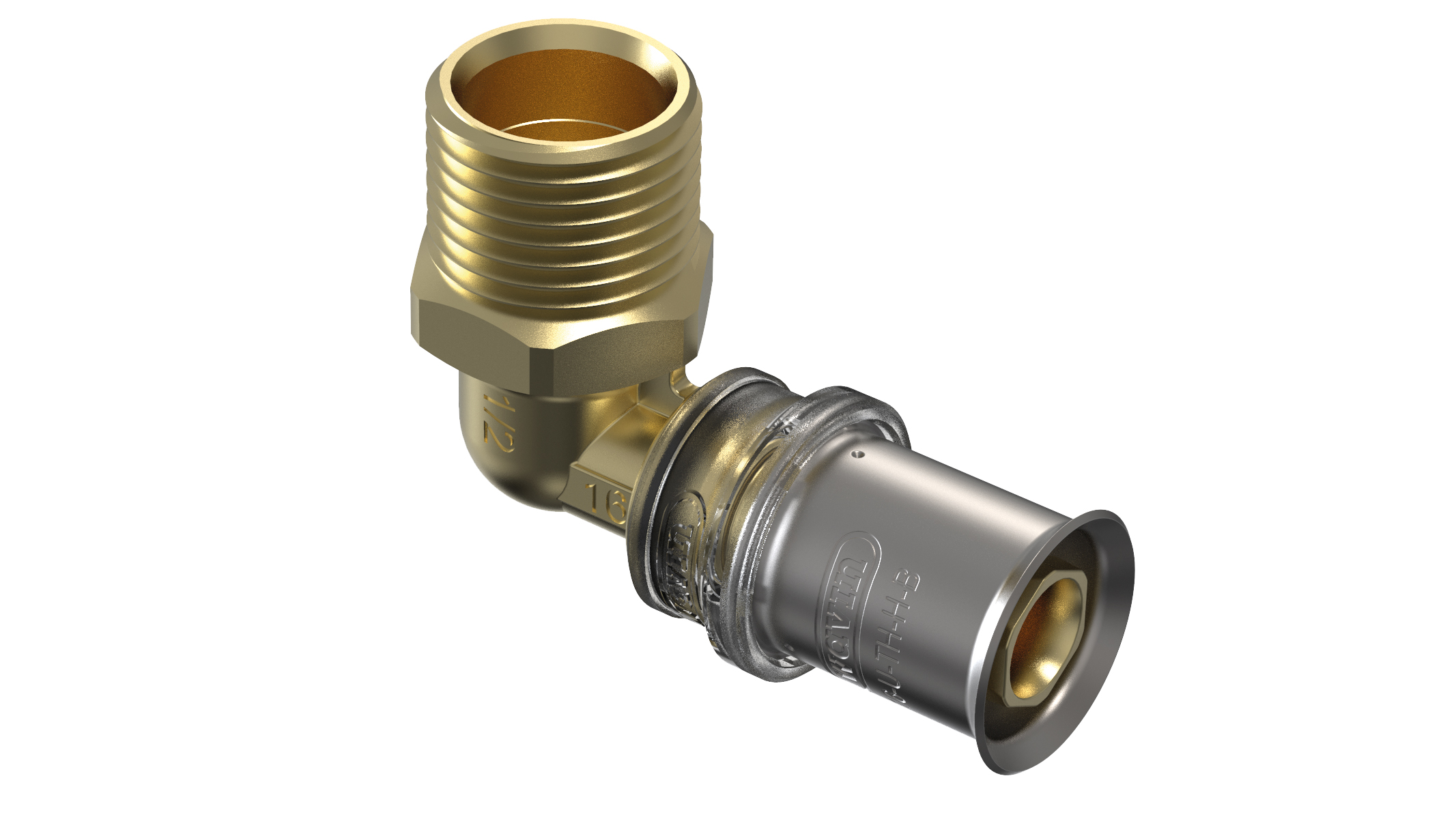

Puristuskulma 90° Wavin Tigris M5 20x1/2" UK

Tuotteen ominaisuudet

• TuotekuvausWavin Tigris -komposiittijärjestelmän tuotteet on tarkoitettu käyttövesille sekä lämmitykseen tai jäähdytykseen. Järjestelmä koostuu patentoiduista liittimistä ja komposiittiputkista, joiden asennus perustuu putkien yhdistämiseen luotettavalla ja nopealla radiaalipuristusteknologialla. Wavin Tigris M5-sarjan liittimet: -pohjautuvat edeltäjänsä Tigris M1:n luotettaviin ominaisuuksiin -käyttökohteina käyttövesi- ja lämmitysjärjestelmät -valmistettu DZR -messingistä -halkaisijat välillä 16-40 mm -Opti Flow - suurempi sisähalkaisija ja entistä parempi virtaus -Multi Jaw - sopii useille puristusprofiileille -Acoustic Leak Alert. Integroitu vuodonilmaisujärjestelmä ilmalla suoritettaville painekokeille. Puristamattomista liitoksista kuuluu voimakas vihellys -Defined Leak -ominaisuus
• LiitäntäPuristusliitin, kartiomainen ulkopuolinen putkikierre
• MateriaaliMessinki
• Tiivisteen materiaaliEPDM

Mitat

• Korkeus (mm)47
• Leveys (mm)27
• Pituus (mm)60
• NimellishalkaisijaDN 15 / 1/2" (15)
• Ulkohalkaisija20 / 21,2 mm
• Seinämän paksuus2.25 mm

Tekniset ominaisuudet

• KierretyyppiUK
• SupistusEi
• KäyttöpaineMaksimi (20 °C): 10 bar

Ohjeet

• Käyttöohje

Esitteet

• Tekninen esite
• Tekninen esite
• Esite

Hyväksynnät

• Tyyppihyväksyntä
